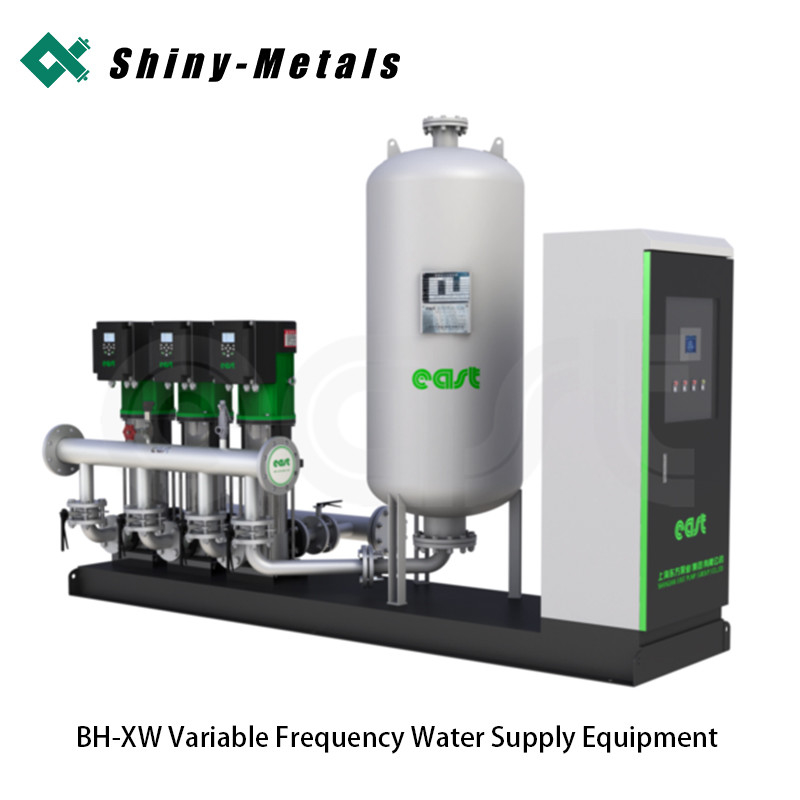

EAST Bh-Xw 변주 주파수 물 공급 장비

제품 개요

• BH 변수 주파수 물 공급 장비는 AC 변수 주파수 속도 조절기, 산업용 프로그래밍 가능한 논리 제어기, 디지털 PID 조절기,저전압 전자기기, 압력 센서, 액체 레벨 컨트롤러, 그리고 모터 펌프 단위 폐쇄 루프 변수 주파수 속도 조절 물 공급 제어 시스템을 형성 합니다. This system can automatically adjust the rotational speed of the water - pump motors within the unit and the number of pumps put into or taken out of operation according to the instantaneous pressure changes in the pipe network, 사용자의 필요를 충족하는 일정한 압력 변수 흐름 물 공급 및 변수 압력 변수 흐름 물 공급.그것은 물 공급 네트워크의 끝에서 압력을 일정 유지, 전체 물 공급 시스템이 효율적으로 에너지 절감 가능한 최적 상태에서 유지되도록 보장합니다.
• BH 변주 주파수 물 공급 장비에 사용되는 표준 펌프는 스테인레스 스틸 수직 다단계 스탬핑 펌프입니다.이 펌프 시리즈는 첨단 수압 모델과 높은 효율 에너지 절감 성능을 갖추고 있습니다펌프 내부의 펄러는 스틸을 찌르면서 형성되어 있으며, 부드러운 흐름 채널을 가지고 있으며, 2차 오염을 피합니다. 펌프는 낮은 소음으로 안정적으로 작동합니다.그리고 전체 단위는 품질에서 신뢰할 수 있습니다., 외모에 있어서 미적, 크기가 작고 무게가 가볍고, 모터는 긴 사용 수명을 가지고 있습니다.
• BH - X 시리즈 변주 주파수 물 공급 장비 (물 탱크와 함께) 는 BH 변주 주파수 물 공급 장비와 동일한 기능을 가지고 있습니다.우리 회사는 다양한 작업 조건의 요구 사항을 충족시키기 위해 다양한 작업 조건에 따라 적절한 크기의 스테인리스 스틸 물 탱크를 구성 할 수 있습니다..

작업 환경

• 전원 공급: 380V×(100±10%), 50Hz의 주파수를 가진 3단계 5선 시스템.
• 실내 온도: 0°C ~ 45°C (이 범위를 초과하면 적절한 조치를 취해야합니다.)
• 설치 장소: 전도성 먼지, 금속을 부식시킬 수 있는 기체 및 단열을 손상시킬 수 있는 기체가 없고 폭발이 없는 장소.
• 고도: 1000m를 초과하지 않습니다. 이 고도가 초과되면 제어 부품과 모터가 그에 따라 조정되어야합니다.

적용 범위

• 고층 건물, 도시 및 시골 거주 지역, 기업 및 기관에 대한 가정용 물.
• 다양한 산업용 물 (상태적 압력 물 공급을 필요로 하는 냉각 물 순환 등)
• 다양한 수공업, 하수 처리 공장, 농장, 관개 역, 스프링클러 관개 역.
• 환경 보호 수처리, 용수분석 시스템, 산업용 오줌 라인 및 산업용 공장 청소.
• 석유 광장 석유 운송 파이프 라인, 석유 저장소, 원유 처리 시스템
• 기존의 물 공급 시스템 (공압 탱크, 물 탑, 고층 물 탱크 등) 의 보수 및 업그레이드
• 산업용 보일러 및 뜨거운 물 공급 시스템에 대한 압력 생성 및 물 보충 시스템.

장비 특성

• 간단한 구조, 작은 크기, 바닥 공간이 적고, 투자가 적고, 설치가 빠르고, 중앙 관리에 편리합니다.
• 합리적인 디자인, 간편한 조작, 신뢰할 수 있는 성능, 그리고 현장 운영자가 필요없이 완전히 자동 작동.
• 다양한 고장 표시 및 검사 기록과 함께 포괄적인 보호 기능과 함께 장착 - 과전압, 과전류, 과부하, 단회로, 단계 손실,그리고 물 - 물 공급원 부족 자동 종료, 사용, 유지 및 문제 해결을 쉽게합니다.
• 자동 변수 압력 조절으로, 그것은 사용자의 실제 물 소비에 따라 물 출력을 조정 할 수 있습니다. 항상 높은 효율 상태에서 작동하는지 보장합니다.큰 전력 펌프 대신 여러 개의 작은 전력 펌프를 조합하여 사용하는 것은 사용자들의 물 사용에서 "피크에서 큰 흐름과 비피크에서 작은 흐름"의 상황에 더 적합합니다., 상당한 에너지 절감 결과를 달성합니다. 전통적인 물 공급과 비교하면 20% ~ 50%의 에너지 절감율로 시작 및 중지의 비 작동 손실을 제거합니다.
• 주파수 변환기 또는 부드러운 시작 물 펌프의 부드러운 시작 및 중지, 충격으로부터 전력 네트워크와 물 파이프 네트워크를 보호;그것은 현저하게 작동 소음을 줄이고 크게 관련 장비의 서비스 수명을 연장 할 수 있습니다..
• 여러 펌프는 다양한 순환 방식으로 작동할 수 있습니다.그것은 펌프의 실행 시간을 완전히 활용하고 특정 펌프의 장기적인 무용지 상태로 인해 물의 질에 의한 부식과 강소를 피할 수 있습니다..
• 다양한 제품 사양과 사용자 정의 가능한 구성으로 다양한 응용 시나리오를 충족합니다.
• 컨트롤은 프로그래밍이 가능하여 사용자 필요에 따라 여러 가지 제어 방법을 사용할 수 있습니다. 예를 들어 시간 조절 스위치, 화재 소방 연결,작은 흐름과 0 흐름 자동 수면, 그리고 호스트 컴퓨터에 의해 중앙 관리.
• 장비의 물 공급 압력은 필요에 따라 조정 될 수 있습니다. 높은 건물의 최고 층의 물 압력 요구 사항을 충족시키기 위해.

장비 작동 원리

• 이 시스템은 수관 네트워크의 압력 센서를 통해 사용자의 수압을 지속적으로 샘플링하고 압력 신호를 전기 신호로 변환합니다.PID 조절기에 전송되는그 다음, 그것은 사용자에 의해 설정 된 압력 값과 전기 신호를 비교하고 계산합니다.비교 및 계산 결과는 주파수 조정 신호와 물 펌프 시작/정지 신호로 변환됩니다., 각각 주파수 변환기와 프로그래밍 가능한 논리 제어기 (PLC) 로 전송됩니다.주파수 변환기는 전력 주파수를 변경하여 물 펌프 모터의 회전 속도를 조정, 프로그래밍 가능한 논리 컨트롤러는 PID 조절기에서 전송되는 물 펌프 시작/종종 신호에 따라 물 펌프의 시작/종종을 제어합니다.물 펌프의 시작/정지 및 회전 속도를 조정, 사용자의 파이프 네트워크의 물 압력은 사용자가 설정한 압력 값에 안정화됩니다.사용자의 파이프 네트워크의 끊임없이 변화하는 물 소비에 따라 물 공급 장비의 물 출력 "증대", "변수-흐름 일정한-압 물 공급"의 목표를 달성합니다.

표준 제품의 기술적 성능

참고:

• 다음 성능 매개 변수 표에서 적용되는 가구 수는건설 공학 설계 기술 조치 - 물 공급 및 배수그 중 한 가구당 물 사용 인원 수m=3.5; 시간 변동 계수Kh=2.51인당 일일 물 소비량은 200L/person·d입니다.물 공급 동등 수Ng각 가정에 설치 된 위생 장비의 4입니다; 물을 사용하는 시간T=24h그리고 계산된 값은 단지 거주용 물용으로만 사용되며, 문화 및 교육, 외식, 엔터테인먼트, 상점, 의료 및 건강 관리,그리고 지역사회 관리, 그리고 녹색, 풍경, 도로 및 광장 분지, 공공 시설에 물을.
• BH - X 시리즈 변주 주파수 물 공급 장비 (물 탱크) 의 성능 매개 변수 표는 BH 매개 변수 표와 일치합니다.주거 지역의 가정용 물 탱크의 효과적 부피는 가정용 물 규제 부피와 안전한 물 저장 부피에 따라 결정되어야합니다.가정용 물 규제 부피는 유입 및 유출의 변화 곡선에 따라 계산하여 결정되어야 합니다. 데이터가 충분하지 않은 경우,최대 일일 수분 소비량의 15% ~ 20%로 결정할 수 있습니다.관련 부서의 승인을 받은 후, 물 탱크가 화재 소방 기능도 수행한다면, 화재 소방 물을 저장해야 합니다.소방용 물 저장 장치에 대한 요구 사항은 현행 국가 화재 보호 코드와 일치해야 합니다..
